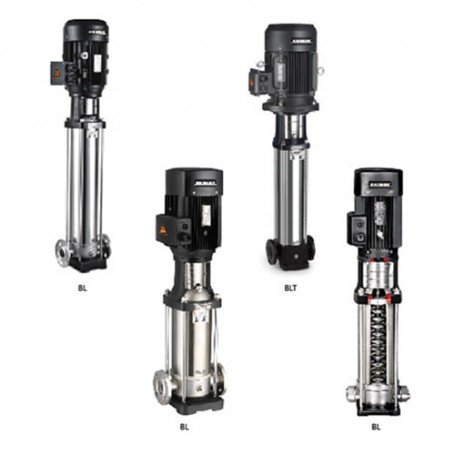

Pompe centrifuge multicellulaire verticale
- Référence
- BL-2-22
- Marque
- SHIMGE
- Catégorie
- Pompage
Présentation de la pompe centrifuge multicellulaire verticale
La pompe centrifuge multicellulaire verticale en acier inoxydable de série BL(T) possède des caractères de haut rendement, faible bruit, fonctionnement stable, etc. La pompe hydraulique se caractérise par une structure multicellulaire à axe vertical non-auto-amorçant, un corps compact, une facilité d'installation, une exploitation et entretien pratique.
Commander ce produit
Le message WhatsApp est prérempli avec le produit, sa référence, la quantité.
Demander un devis Télécharger la fiche technique (PDF) Écrire à contact@outilmarket.ma
Pourquoi acheter votre matériel professionnel chez Outilmarket ?
- Garantie 1 an
- Prix importateur sans intermédiaire
- Facilité de paiement pour les clients réguliers
- Livraison en 24H
Comment commander
DevisBon de commandeLivraison (BL)Facture
Description
- Température moyenne: Type normal: 0 ℃ ~ 68 ℃, Type eau chaude: 0 ℃ ~ 120 ℃
- Température ambiante: + 40 ℃
- Pression max ambiante: 1MPa
- Il est conseillé d'utiliser un moteur de puissance plus élevée dans le cas où la densité ou la viscosité du milieu est supérieure à celle de l'eau.
- PH: 5-8
- Moteur standard à deux pôles à ventilation entièrement fermée
- Indice de protection: IP55
- Classe d'isolation: F
- Tension standard monophasée: 220V-50Hz triphasée: 380/400V-50Hz
- Rendement standard du moteur: 11kW à 45kW:IE3, Autre: IE2, valeur de rendement spécifique du tableau ci-dessous.
La sélection de la pompe devrait être basée sur:
1. Point de fonctionnement de la pompe
2. Données dimensionnelles telles que la perte de pression à la suite des différences de niveau, la perte de charge dans la tuyauterie
3. Efficacité de la pompe
4. Matières de la pompe
5. Raccords de la pompe
6. Tables de configuration des garnitures mécaniques couramment utilisées
1. Point de fonctionnement de la pompe
A partir du point de fonctionnement, il est possible de sélectionner une pompe sur la base des tableaux de courbes des données techniques et courbes de performance.
2. Données dimensionnelles
Pour le dimensionnement d'une pompe, les éléments suivants doivent être pris en compte:
· Débit et pression au point de soutirage
· Perte de pression suite à des différences de hauteur
· Perte de charge dans la tuyauterie (Hf) (Voir figure 1)
· Plus haute efficacité au point de fonctionnement
· Valeur NPSH.
· Pour le calcul de la valeur NPSH, voir le tableau de courbes correspondant.
3. Efficacité de la pompe
Avant de déterminer le meilleur point d'efficacité, le mode de fonctionnement de la pompe doit être identifié. Si la pompe doit être exploitée au même point de fonctionnement, veuillez sélectionner une pompe BL qui fonctionne à un point de fonctionnement correspondant à la meilleure efficacité de la pompe.
Comme la pompe est dimensionnée sur la base de débit la plus élevée, il est important de toujours avoir le point de fonctionnement à la droite de la courbe de rendement (eta) afin de maintenir une haute efficacité lorsque le débit diminue.
